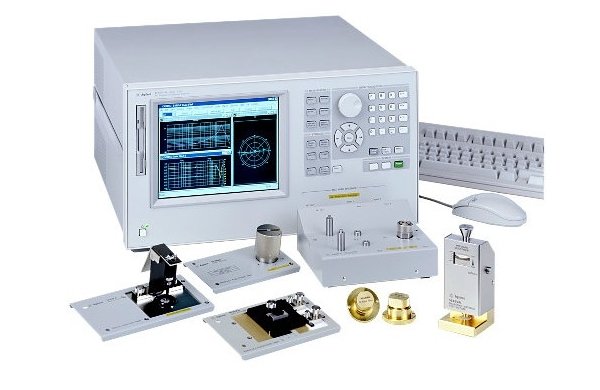

Анализатор импеданса и материалов Agilent Technologies E4991A представляет собой высокоточное измерительное устройство, предназначенное для анализа электрических характеристик различных материалов и компонентов в широком диапазоне частот. Этот прибор широко используется в научных исследованиях, разработке электронных компонентов и контроле качества материалов. Диапазон рабочих частот устройства составляет от 1 МГц до 3 ГГц с дискретностью настройки 1 мГц, что позволяет проводить измерения с высокой точностью и гибкостью по частотным параметрам. Основная погрешность измерения импеданса не превышает 0,8%, что делает его одним из наиболее надежных инструментов в области прецизионных измерений.
Особое внимание стоит уделить точности установки частоты опорного источника, которая находится на уровне менее ±106 при температуре окружающей среды 23 °C ± 5 °C, что гарантирует стабильные результаты даже в условиях незначительных температурных колебаний. В сочетании с опцией 1D5, обеспечивающей наличие прецизионного опорного источника, анализатор демонстрирует исключительную воспроизводимость и повторяемость измерений, необходимую для высокоточных исследований. Уровень встроенного источника может регулироваться в пределах от 4,47 мВ (СКЗ) до 477 мВ (СКЗ), а также от 89,4 мкА (СКЗ) до 8,94 мА (СКЗ), что обеспечивает гибкость при работе с различными типами образцов. Измерения могут отображаться в привычных единицах: вольтах, амперах или децибелах относительно милливатта (дБм).
Устройство оснащено цветным жидкокристаллическим дисплеем диагональю 8,4 дюйма, что значительно упрощает визуализацию данных и управление прибором. Для передачи результатов измерений и удаленного управления предусмотрен интерфейс LAN, позволяющий интегрировать анализатор в современные лабораторные системы и автоматизировать процессы тестирования. Прибор зарегистрирован в Государственном реестре средств измерений под номером 56693-14, что подтверждает его соответствие установленным метрологическим требованиям и допуск к применению в составе измерительных систем, подлежащих обязательной поверке.
- Коаксиальный калибровочный комплект с соединителями 7 мм (16195B)
- Дискета
- Руководство на CD-ROM
- Сетевой шнур (никакие устройства подключения в комплект поставки E4991A не входят)
- Измеряемые параметры: |Z|, θz, |Y|, θy, R, X, G, B, Cp, Cs, Lp, Ls, Rp, Rs, D, Q, |Γ|, θr, Γx, Γy
- Измеряемые параметры материалов: |εr|, εr', εr", |μr|, μr', μr”, tanσ
- Основная погрешность измерения импеданса: 0,8%
- Диапазон рабочих частот: от 1 МГц до 3 ГГц; разрешение: 1 мГц
- Погрешность установки частоты опорного источника: < ±106 при 23 °C ± 5 °C
- Прецизионный опорный источник: (E4991A с опцией 1D5)
- Температурная нестабильность: < ±1 х 106/год в диапазоне температур от 0 до 55 °C, относительно значения при температуре 23 °C
- Уровень встроенного источника: от 4,47 мВ (СКЗ) до 477 мВ (СКЗ), от 89,4 мкА (СКЗ) до 8,94 мА (СКЗ)
- Единицы измерения уровня: В, А, дБм
- Функция контроля уровня: напряжения, силы тока
- Уровень смещения по постоянному току: от 0 до ±40 В, от 0 до ±50 мА
- Функция контроля уровня: напряжения, силы тока
- Параметр свипирования: частота, уровень сигнала по переменному току, уровень смещения по постоянному току
- Калибровка: меры ХХ/КЗ/согласованная нагрузка/конденсатор с малыми потерями
- Коррекция ошибок: меры ХХ/КЗ, удлинение порта, электрическая длина устройства подключения
- Цветной ЖК дисплей, 8,4 дюйма
- Встроенный НГМД 3,5 дюйма, внутренний НЖМД
- Диапазон рабочих температур и относительной влажности: от 5 до 40 °C, от 20 до 80%
- Требования к электропитанию: от 90 до 132 В или от 198 до 264 В, от 47 до 66 Гц, 350 ВА (макс.)
- Габаритные размеры/масса: Базовый блок: 234 (В) x 426 (Ш) x 445 (Г) мм/17,0 кг, Зондовая станция: 64 (В) x 160 (Ш) x 160 (Г) мм/0,9 кг
